製品概要



スマートフォン相当の性能を持つワンボードコンピューター(UK製)を内蔵した小型の監視カメラです。
高齢者の介護見守り用ネットワークカメラとしての運用や、簡易型セキュリティー監視システムの管理コンピューターとしての運用など多目的にご使用いただけます。

プレインストールアプリ以外にもGitHubなどで公開されているオープンソースの多種多様のアプリをインストールしてご使用いただけます。(シェルコマンドの操作知識が必要となります。)

ドアセンサースイッチや人感センサーなど各種I/Oセンサーを追加して機能を拡張することが可能です。

製品各部名称

・暗視カメラタイプ



フロントパネル 上から順に
 近赤外線ライト1
 近赤外線ライト2
 Raspberry pi 広角暗視カメラ(水平視野角130度または160度)

右側面パネル 上から順に
 ステレオオーディオ 兼 コンポジットビデオ出力端子
 マイクロ HDMI出力端子2
 マイクロ HDMI出力端子1
 USB-C DC5V 3A電源入力端子

背面パネル
 タッチ液晶パネル(オプション)
 φ4cm冷却ファン取り付け部(オプション)

上面パネル 右から順に
 USB2 ポート×2 (黒色)
 USB3 ポート×2 (青色)
 ギガビットイーサーポート

底面
 1/4インチ UNC ネジ穴(カメラ雲台固定用)

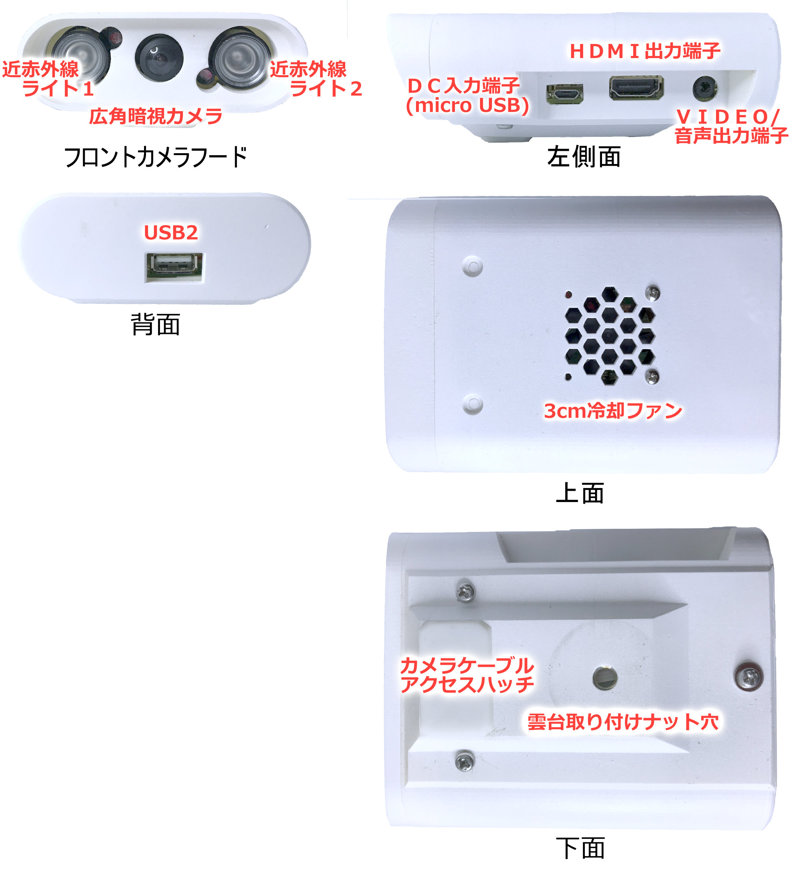

・暗視カメラmini


※画像はRaspi3A+搭載モデルです。

フロントパネル 右から順に
 近赤外線ライト1
 Raspberry pi 広角暗視カメラ(水平視野角130度)
 近赤外線ライト2

左側面パネル 右から順に
 microUSB DC5V 2.5A 電源入力端子
 HDMI出力端子
 ステレオオーディオ 兼 コンポジットビデオ出力端子

上面パネル
 φ3cm冷却ファン取り付け部(オプション)

背面パネル
 (A) Raspi3A+搭載モデル
  USB2 ポート×1

 (B) Raspi3B+搭載モデル
  USB2 ポート×4
  ギガビットイーサーポート(最大スループット300Mbps)

底面
 1/4インチ UNC ネジ穴(カメラ雲台固定用)

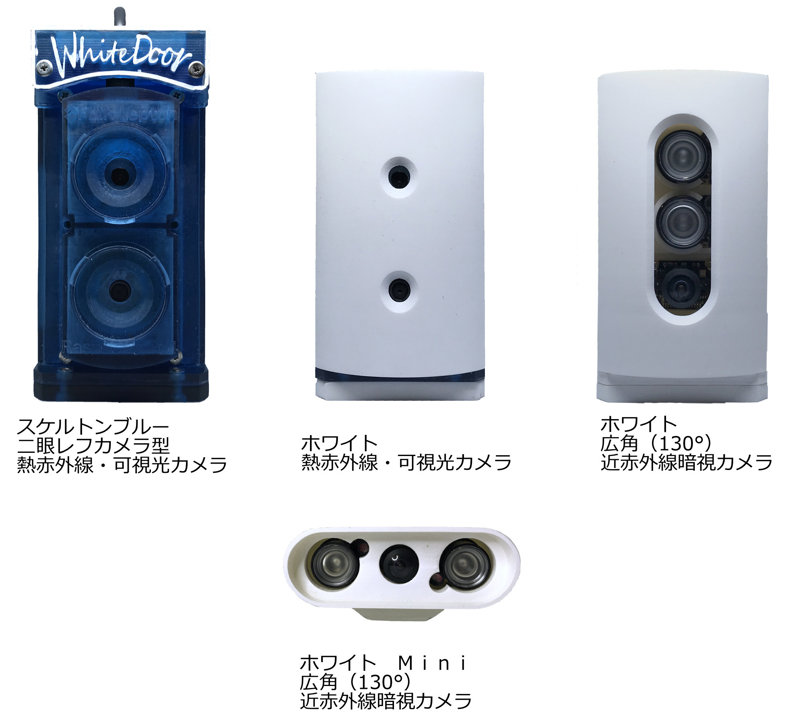

製品寸法

二眼レフカメラ型 熱赤外線・可視光カメラタイプ
 幅 68 mm
 高さ 130 mm
 奥行き 70 mm
 重量 約350g

熱赤外線・可視光カメラタイプ
 幅 63 mm
 高さ 120 mm
 奥行き 66 mm
 重量 約300g

広角・暗視カメラタイプ
 幅 63 mm
 高さ 120 mm
 奥行き 70 mm
 重量 約255g

広角・暗視カメラminiタイプ(Raspi3A+搭載)
 幅 87 mm
 高さ 40 mm
 奥行き 102 mm
 重量 約200g

広角・暗視カメラminiタイプ(Raspi3B+搭載)
 幅 87 mm
 高さ 40 mm
 奥行き 122 mm
 重量 約250g

※ 各種ケーブル類を除いたサイズ・重さとなります。

搭載コンピューター

・縦型タイプ
 Raspberry pi4 Model-B
 CPU A72 4コア 1.5GHz
 搭載メモリ 2~8GBytes
 Raspberry Pi OS (Debian Linuxベース)

・暗視カメラmini
 Raspberry pi3 Model-A+ / Model-B+
 CPU A53 4コア 1.4GHz
 搭載メモリ 512MBytes / 1GBytes
 Raspberry Pi OS (Debian Linuxベース)


 出荷時には容量32GBytesのSDカードが付属しています。

搭載カメラ

下記のいずれかのタイプ
(サーモカメラと非暗視タイプ光学カメラは両方搭載可能)

・Raspberry piカメラ (500万画素または800万画素光学カメラ、非暗視タイプ)
・近赤外線カメラ(広角暗視カメラ、近赤外線ライト2灯内蔵 暗視撮影可能距離 1~5m)※
・遠赤外線カメラ(USB接続 FLIR Lepton2.5/3.5サーモセンサー搭載 80x60pix / 160x120pix)

※広い部屋やホールなどで暗視カメラをお使いになる場合は別途赤外線ライトをご用意ください。

製品外装

 高靭性UVレジン製 (光造形3Dプリンタにて出力)

 ※屋内専用、非防水仕様です。

オプション

・背面液晶パネル
・冷却ファン
・ドアセンサー
・外部接続USBカメラ
・大型赤外線ライト

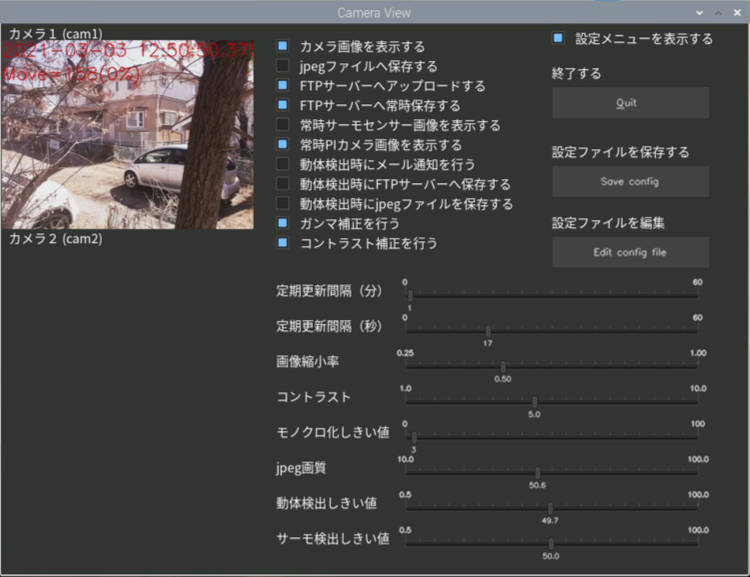

ソフトウェア



 出荷時には見守りカメラアプリがインストールされています。
 内蔵のSDカードやサーバーへ設定時間毎や動体検出時に静止画を記録します。
 出荷時は、静止画を一定時間毎にサーバーへ自動でアップロードする仕様となっております。

 動画撮影をする場合などはオープンソースの録画アプリをインストールしてください。
※ネットワークカメラとして製品自身をサーバーとして運用される場合にはサービスやルーターの設定知識が必要となります。

設置方法

 初回起動時はテレビなどへHDMIケーブルを繋いで起動し、ネットワーク設定やリモートデスクトップの設定を行ってください。
 初期設定が終わりましたらシャットダウンしてから、カメラの設置場所に据え付けてください。
 リモート接続する場合、リモートデスクトップアプリはVNCビュワーをお勧めいたします。

 電源はUSB-Cコネクタから5V 3Aを供給します。USB-CタイプのACアダプターとUSB-Cケーブルで接続します。
スイッチ付きACアダプターをご使用いただくと電源のオンオフが便利です。

 ※ USB-CコネクタへUSB機器を繋ぐことはできませんのでご注意ください。

■ 本体の取り付け

 三脚などの雲台へカメラを取り付けます。

 カメラケース底部に1/4インチUNCナットが埋め込まれていますので標準的なカメラ用三脚などへ取り付け可能です。
またはテーブルの上などに水平な面へ置いてもお使いいただけます。
直射日光の当たる場所へは設置しないでください。ケースの劣化やカメラセンサーの焼き付きなどの原因となります。

天井から吊り下げてのご使用は通常タイプは対応しておりません。
吊り下げてご使用になる場合はフロントパネルを外していただくかテープなどでフロントパネルを固定してください。
※精密機器ですので台の上から床などへ落下させるなど衝撃を与えないようご注意ください。

■ モニターへの接続

 テレビやモニターへ接続する場合には本体右側面のマイクロHDMIポートとテレビなどを接続してください。

■ キーボード・マウス・有線LANケーブルの接続

 有線LAN接続の場合にはケース上面のLANポートへLANケーブルを接続してください。
 マウス・キーボードはUSB接続タイプの製品をケース上面のUSB2ポート(黒)へ接続してください。

USBカメラなどはケース上面のUSB3ポート(青)へ接続してください。


製品保証

 納品より1年間。
 初期不良は交換となります。初期不良以外の場合はお預かり修理となります。
 ただしお客様による落下・転倒・火災・水没などに起因する故障の場合は有償修理となります。

 OSをシャットダウンせずに電源を落としたのが原因でのSDカードの破損につきましては交換実費をいただきます。
 保証期間につきましても、ケースの破損につきましては落下や転倒などに起因する場合は部品代をいただきます。

 ※ケースは紫外線硬化型レジン樹脂を使用しておりますので、直射日光の当たる場所や高温多湿の場所には設置しないでください。

ご注文について

 現在は先行量産品の出荷のみとなっております。

 完全受注生産となりますのでご注文いただき代金をお振込みいただいてからの生産・組み立てとなります。ご注文いただいてから出荷までおよそ一週間程となりますが、部品在庫の有無によっては更に日数が掛かる場合もございます。

 また設置作業やメンテナンスが必要な場合が予想される為、新型コロナウイルス(SARS-CoV-2)の感染が収束するまでは長野県内のみの限定販売・サポートとなります。
